威努特工控安全監測與審計系統（SMA）
產品概述
工控安全監測與審計系統（SMA）是專門針對工業控制網絡的信息安全審計平臺，采用旁
路模式部署，對工業生產過程“零風險”?；趯I控制協議（如OPC、Siemens S7、
Modbus TCP、Ethernet/IP（CIP）、IEC61850 MMS、IEC104、DNP3、Profinet、
OMRON Fins等）的通信報文進行深度解析（DPI，Deep Packet Inspection），能夠實
時檢測針對工業協議的網絡攻擊、用戶誤操作、用戶違規操作、非法設備接入以及蠕蟲、
病毒等惡意軟件的傳播并實時報警，同時詳實記錄一切網絡通信行為，包括指令級的工
業控制協議通信記錄，為工業控制系統的安全事故調查提供堅實的基礎。
產品特點
基于DPI的工控協議深度解析
識別100多種工業協議，提供主流工業協議的深度報文解析，有效識別協議動態端口，
提供報文格式檢查，完整性檢查，指令檢查等功能，支持OPC、Modbus TCP等十余
種主流工控協議支持超過1000種的功能碼識別。
細粒度協議指令檢測與審計
通過工控協議的深度解析能力，結合“白名單+智能學習”機制，對各類工控協議數
據包進行快速捕獲和指令級解析。利用智能算法學習建立工控通信基線，對網絡中工
控協議通信行為與基線進行對比分析，不符合工控通信基線的異常指令操作、新設備
（IP地址）、異常連接行為、異常通信地址/端口等將觸發告警。
工業環境硬件設計
硬件平臺設計遵循工業標準，采用高性能工業級ARM處理器（注：SMA 5600系列），無
風扇設計，關鍵部件冗余設計，硬件平臺達到工業三級B以上指標，能夠滿足工業環
境下寬溫、防塵、防潮和高可靠性要求，支持導軌安裝、壁掛式、機柜安裝等多種安
裝方式。
支持私有工控協議開發定制
產品內置工業協議解碼引擎，提供軟件SDK開發工具包，可基于協議語言描述規范
自行定義私有協議，支持私有工控協議定制化二次開發。
功能規格
工業協議深度解析 ? 支持OPC、Modbus、IEC 60870-5-104、IEC 61850 MMS、Siemens S7、Ethernet/IP（CIP）、DNP3、Profinet、Fins等主流工控協議解析 ? 支持1000多種協議功能碼識別 ? 支持OPC DA，HAD，A&E，DX，XML-DA等操作，包括支持OPC的動態端口、OPC只讀等； ? 支持Modbus TCP協議語法檢查、Reset及連接跟蹤、協議白名單，點表等； ? 支持ModBus、OPC協議值域控制； ? 支持Siemens S7協議讀寫操作、版本號、寄存器區、DB區區號、點類型、值范圍、傳輸層協議控制等； ? 支持Ethernet/IP(CIP)協議語法檢查及丟包Reset，支持Ethernet/IP(CIP)協議本身自定義的參數配置，支持CIP數據表、PCCC控制； ? 支持對Profinet協議傳輸功能碼及操作對象進行控制； ? 支持IEC104協議白名單、傳輸原因長度、公共地址長度、信息體地址長度等的配置 ? 支持DNP3協議白名單，包括版本號、源IP、目的IP、源IP掩碼、目的IP掩碼、源地址、目的地址、功能碼、對象組號、變體號、傳輸層協議； 事件告警 ? 支持對工控協議報文不符合其規約規定的格式進行檢測并告警； ? 支持對工程師站組態變更、操控指令變更、PLC下裝、負載變更等關鍵事件告警； ? 支持對告警事件一鍵加入白名單； ? 支持關鍵服務中斷檢測，在設定的時間內，單IP 某服務的接收報文為零時進行告警； ? 支持允許管理員自定義工控協議通信告警規則，對符合告警規則的通信行為進行告警； | 協議通信記錄 ? 支持對所有網絡會話信息的記錄，并可通過規則設置進行調整記錄信息； ? 記錄主流工控協議的通信日志； ? 對非工控協議能夠記錄網絡連接信息 正常通信行為建模 ? 支持管理員對建立的工控通信模型白名單進行人工調校； ? 支持對當前通信行為與白名單進行對比，對偏離白名單的行為進行告警 異常流量監測 ? 監測設備的流入流出流量并設置基線值，超出基線值進行報警 ? 監測并采集系統內正常的網絡通信，并可手動調校相關通信連接基線，對偏離基線的行為進行檢測告警 事件分析統計 ? 圖形化顯示一定時間段監控范圍內的所有網絡連接，并對異常的網絡連接標記顯示； ? 提供網絡流量及報文數量的實時、歷史分時、歷史分天（可自定義范圍）等的統計情況； ? 支持對各類告警事件進行多維度的統計； 統一管理 ? 通過IP認證、IP＋MAC綁定的可信主機才能訪問目前設備系統； ? 支持強制口令強度； ? 支持分權分級管理； ? 支持報表功能，用戶通過報表可查看事件、日志和審計的統計數據，支持報表下載； ? 支持安全產品的自動升級 |

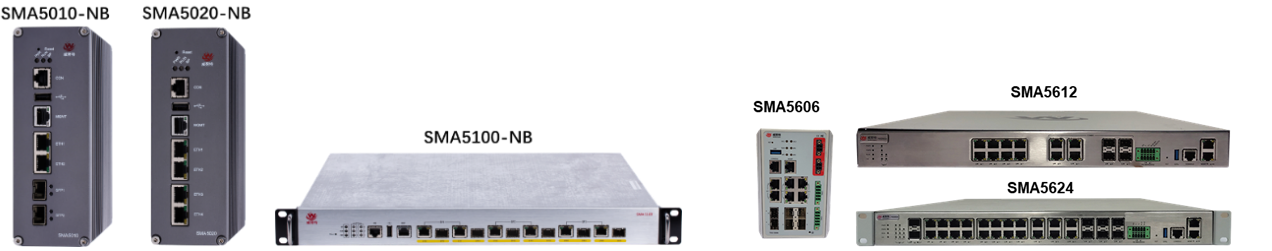

產品規格
導軌式
指標項 | SMA5010 | SMA5020 | SMA5606 |
業務端口 | 2個千兆電口+2個千兆SFP口 | 4個千兆電口 | 6個千兆光電互斥接口 |
帶外管理口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 |
Console口 | 1個RJ45接口 | 1個RJ45接口 | 1個RJ45接口 |
串行接口 | / | / | 2個RS485、422、232自適應串口 |
USB接口 | 1 端口 USB 2.0 | 1 端口 USB 2.0 | 1 端口 USB 3.0 |
工作環境 | 溫度：-40～75℃ 濕度：5%-95% 無凝結 | 溫度：-40～75℃ 濕度：5%-95% 無凝結 | 溫度：-40～75℃ 濕度：5%-95% 無凝結 |
存儲環境 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 |
MTBF | 25萬小時 | 25萬小時 | 25萬小時 |
電源 | 12-36V DC，冗余供電 | 12-36V DC，冗余供電 | 9-36V DC，冗余供電 |
最高功率 | <7W | <7W | <14W |
尺寸（寬*深*高） | 58x118x168mm | 58x118x168mm | 89x150x135mm |
安裝方式 | 35mm 標準 DIN 導軌卡接 | 35mm 標準 DIN 導軌卡接 | 35mm DIN 導軌卡接安裝 壁掛式安裝 |
機架式
指標項 | SMA5100 | SMA5612 | SMA5624 |
業務端口 | 6個千兆光電互斥接口 | 8個千兆電口+4個千兆光電互斥接口 | 16個千兆電口+6個千兆光電互斥接口+2個萬兆SFP+接口 |
帶外管理口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 |
console口 | 1個RJ45接口 | 1個RJ45接口 | 1個RJ45接口 |
HA接口 | / | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 |
串行接口 | / | 2個RS485、422、232自適應串口 | 2個RS485、422、232自適應串口 |
USB接口 | 1 端口 USB 2.0 | 1 端口 USB 3.0 | 1 端口 USB 3.0 |
工作環境 | 溫度：0～40℃ 濕度：20％-80％，無凝結 | 溫度：-10～60℃ 濕度：5%-95% 無凝結 | 溫度：-10～60℃ 濕度：5%-95% 無凝結 |
存儲環境 | 溫度：0～40℃ 濕度：20％-80％，無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 |
MTBF | 25萬小時 | 25萬小時 | 25萬小時 |
電源 | 90-265V AC，冗余供電 | 100-240V AC，冗余電源 | 100-240V AC，冗余電源 |
最高功率 | <20W | <48W | <48W |
尺寸（寬*深*高） | 430x482x44mm | 440*400*44mm | 440*400*44mm |
安裝方式 | 標準機架式安裝 | 標準機架式安裝 | 標準機架式安裝 |
? 基于智能學習模式，自動建立通信模型基線，對不符合通信模型基線的通信行為進行告警
? 監測過程監控層設備的流入流出流量，并設置基線值，超出基線值將產生告警
? 對工控系統工程師站組態變更、操控指令變更、PLC下裝、所有寫操作、負載變更等關鍵
事件進行實時監控
? 監測現場控制層設備流量，當設備出現端口、軟件、網絡、協議故障導致無流量時，產生
告警信息
? 基于工控協議通信記錄，智能學習通信關系、功能碼和參數，對正常通信行為建模，實現
違規行為監測審計
? 詳細記錄網絡中的連接信息，包括開始時間、結束時間、源MAC、目的MAC、報文數
（上行、下行）、字節數（上行、下行）、端口號、功能碼等
