產品特點

高擴展性保護投資

H3C S5130-SI系列交換機主機固化4端口萬兆，在實現高密千兆接入同時，可以為用戶提供高性價比的萬兆上行的能力，保護用戶投資。同時H3C S5130-SI系列交換機支持IRF2智能彈性架構，可將9臺設備堆疊起來，形成一個邏輯上的實體，使設備容量可以根據網絡發展而平滑擴容，為用戶網絡配置提供極高的靈活性和擴展能力。

IRF2（第二代智能彈性架構）

H3C S5130-SI系列交換機支持IRF2（第二代智能彈性架構）技術，將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

 簡化管理 IRF架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

 簡化業務 IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

 彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

 高可靠 IRF的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份；IRF系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

 高性能 對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

完備的安全控制策略

H3C S5130-SI系列交換機支持多種認證功能，在客戶端形式多樣的網絡環境中，不同客戶端支持的接入認證方式有所不同，例如，有的客戶端只能進行MAC地址認證（比如打印機終端），有的用戶主機進行802.1X認證，有的用戶主機只希望通過Web訪問進行Portal認證，為了靈活適應這種網絡環境的多認證需求。客戶端提供Guest Vlan功能，使得為被授權的訪問端只能接入訪問特定的資源，并且會采取相應的策略，例如可以獲得802.1x客戶端、升級客戶端或者獲得其他的升級程序等等。支持Secure Shell V2（SSH V2）特性可以提供安全的信息保障和強大的認證功能，以保護以太網交換機不受諸如IP地址欺詐、明文密碼截取等等攻擊。

H3C S5130-SI系列交換機支持ARP攻擊和ARP病毒作為局域網安全的第一大威脅，H3C S5130-SI系列交換機支持豐富的ARP防御功能，例如ARP Detection，實現用戶合法性檢查功能和ARP報文有效性檢查功能，ARP限速，避免大量ARP報文對CPU進行沖擊等等。

豐富的QoS策略

H3C S5130-SI系列交換機支持支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持SP、WRR、SP+WRR三種模式。

高可靠性

H3C S5130-SI系列交換機具備設備級和鏈路級的多重可靠性保護。硬件支持過流保護、過壓保護和過熱保護技術；支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，這些設計使設備具備了很高的可靠性。除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括LACP/STP/RSTP/MSTP/PVST等保護協議。支持IRF2智能彈性架構，支持1：N冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展。

綠色節能

H3C S5130-SI系列交換機采用最新節能芯片以及創新的架構設計方案，實現千兆交換機的最低功耗，并且部分款型做到‘零噪音’靜音設計，給用戶帶來綠色、環保、節能的全新網絡接入產品，降低用戶維護成本。

同時H3C S5130-SI系列交換機采用多種綠色節能設計，包括auto-power-down（端口自動節能），如果在一段時間內接口狀態始終為down，則系統自動停止對該接口供電，自動進入節能模式；支持EEE節能功能，端口如果在連續一段時間之內空閑，系統會將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果，滿足材料環保與安全性的歐盟RoHS標準。

產品規格

組網應用

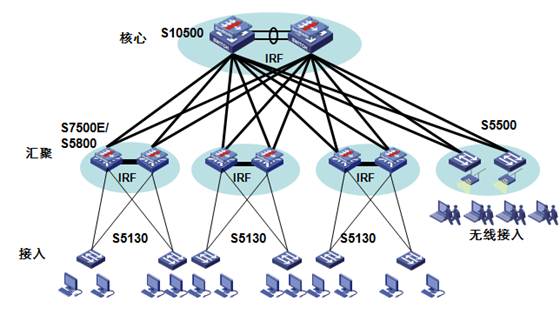

在大型園區網絡典型應用

在大中型企業園區網中，S5130-SI系列以太網交換機可作為接入交換機，提供了高性能、大容量的交換服務，并支持10GE的上行接口，為接入設備提供了更高的帶寬。此外整網核心層，匯聚層和高性能接入層均采用H3C創新的IRF2（智能彈性架構）技術，在原有網絡拓撲不變的情況下，通過將多臺設備虛擬為一臺統一的邏輯設備，實現網絡拓撲、業務、管理的簡化，1：N的可靠性成倍提升，網絡運行性能大幅提高等多重優點。

S5130-SI系列以太網交換機在企業網/園區網匯聚層應用

選配信息

主機及電源選購

H3C S5130-SI系列以太網交換機及電源選配：

光模塊選購

H3C S5130-SI系列以太網交換機SFP千兆光模塊選購：

H3C S5130-SI系列以太網交換機SFP百兆光模塊選購：

H3C S5130-SI系列以太網交換機SFP+萬兆光模塊選購：
