S3700系列企業交換機（以下簡稱S3700），是華為公司推出的新一代綠色節能的三層以太交換機。它基于新一代高性能硬件和華為 VRP（Versatile Routing Platform）軟件平臺，針對企業用戶園區匯聚、接入等多種應用場景，提供簡單便利的安裝維護手段、 靈活的VLAN部署和POE供電能力、豐富的路由功能和IPv6平滑升級能力，并通過融合堆疊、虛擬路由器冗余、快速環網保護等先進 技術
S3700系列企業交換機（以下簡稱S3700），是華為公司推出的新一代綠色節能的三層以太交換機。它基于新一代高性能硬件和華為 VRP（Versatile Routing Platform）軟件平臺，針對企業用戶園區匯聚、接入等多種應用場景，提供簡單便利的安裝維護手段、 靈活的VLAN部署和POE供電能力、豐富的路由功能和IPv6平滑升級能力，并通過融合堆疊、虛擬路由器冗余、快速環網保護等先進 技術有效增強網絡健壯性，助力企業搭建面向未來的IT網絡。
●Multi-VPN-Instance CE（MCE）
●IPv6路由協議RIPng、OSPFv3
●iStack智能堆疊
●RRPP快速環網保護協議/SEP智能以太保護協議
●BFD雙向轉發檢測
●宕機留言(Dying Gasp)

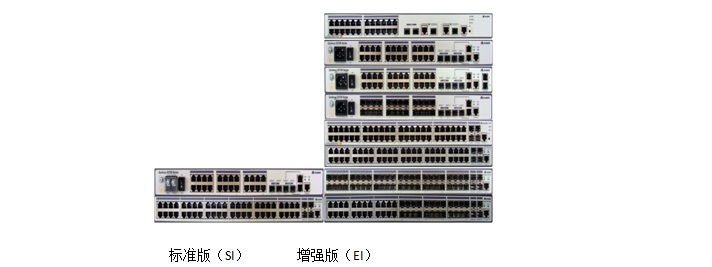

S3700系列交換機為盒式產品設備，提供標準版（SI）和增強版（EI）

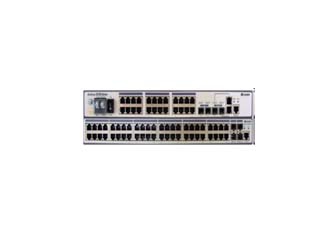

1.產品外觀
| 產品外觀 | 描述 |
S3700-28TP-SI-AC
S3700-28TP-EI-AC
S3700-28TP-SI-DC
S3700-28TP-EI-DC | 24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo 分交流供電和直流供電兩種機型 包轉發率：9.6Mpps 交換容量：64Gbps |
S3700-28TP-EI-MC-AC | 24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo，2個監控口 交流供電 包轉發率：9.6Mpps 交換容量：64Gbps |
S3700-28TP-PWR-EI | 24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo 雙電源，可插拔，交流供電 支持PoE+ 包轉發率：9.6Mpps 交換容量：64Gbps |
S3700-28TP-EI-24S-AC | 24個百兆SFP，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo 交流供電 包轉發率：9.6Mpps 交換容量：64Gbps |
S3700-52P-SI-AC
S3700-52P-EI-AC | 48個10/100Base-TX，2個100/1000Base-X SFP，2個1000Base-X SFP 分交流供電和直流供電兩種機型，其中SI無直流機型 包轉發率：13.2Mpps 交換容量：64Gbps |
S3700-52P-PWR-EI | 48個10/100Base-TX，2個100/1000Base-X SFP，2個1000Base-X SFP 雙電源，可插拔， 交流供電 支持PoE+ 包轉發率：13.2Mpps 交換容量：64Gbps |
S3700-52P-EI-48S-AC | 48個100Base-FX SFP，2個100/1000Base-X SFP，2個1000Base-X SFP 分交流供電和直流供電兩種機型 包轉發率：13.2Mpps 交換容量：64Gbps |
S3700-52P-EI-24S-AC | 24個10/100Base-TX，24個100Base-FX SFP，2個100/1000Base-X SFP，2個1000Base-X SFP， 分交流供電和直流供電兩種機型 包轉發率：13.2Mpps 交換容量：64Gbps |
2.產品特點
S3700支持Multi-VPN-Instance CE（MCE） 功能，實現了不同VPN用戶在同一臺設備上的隔離，有效解決用戶數據安全問題，同時降低用戶投資成本。
S3700支持IGMP Snooping/Filter/Fast Leave/Proxy等協議。S3700支持線速的跨VLAN組播復制功能，支持捆綁端口的組播負載分擔，支持可控組播，充分滿足IPTV和其他組播業務需求。
S3700 PWR全系列交換機支持完善的PoE（Power over Ethernet）解決方案，用戶可靈活配置PoE端口是否供電以及何時供電。
S3700 PWR全系列交換機可以通過配置不同功率的PoE電源支持PoE功能，可通過網線向遠端下掛設備（如IP Phone、WLAN AP、Security、Bluetooth AP等）提供-48V直流電源。作為供電方PSE（Power Sourcing Equipment）設備，支持IEEE802.3af及802.3at （PoE+）供電標準，同時兼容不符合802.3af及802.3at標準的PD（Powered Device）設備，并支持綠色PoE節電應用模式。其中802.3at單端口供電功率高達30W，方便接入更大功率的終端。
S3700能基于五元組、IP優先級、TOS、DSCP、IP協議類型、ICMP類型、TCP源端口、VLAN、以太網幀協議類型、CoS等信息，實現復雜流分類功能。S3700支持基于流的雙速三色限速功能，每端口支持8個優先級隊列，支持WRR、DRR、SP、WRR＋SP、DRR+SP多種隊列調度算法，有效地保證話音、視頻和數據業務質量。
S3700提供多種安全保護功能。支持DoS（Denial of Service）類防攻擊、網絡的防攻擊、用戶的防攻擊等功能。其中DoS類防攻擊主要包括SYN Flood、Land、Smurf、ICMP Flood。網絡的防攻擊主要是指STP的BPDU/Root攻擊。用戶的防攻擊涉及DHCP仿冒攻擊、中間人攻擊、IP/MAC Spoofing 攻擊、DHCP request flood、改變 CHADDR 值的 DoS 攻擊等等。
S3700支持通過建立和維護DHCP Snooping 綁定表，偵聽接入用戶的MAC/IP 地址、租用期、VLAN-ID、接口等信息，解決 DHCP 用戶的IP 和端口跟蹤定位問題。同時，對不符合綁定表項的非法報文（ARP欺騙報文、擅自修改IP地址等）直接丟棄，有效防止黑客或攻擊者通過ARP報文實施園區網常見的“中間人”攻擊。利用DHCP Snooping 的信任端口特性還可以保證DHCP Server 的合法性。
S3700支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊將交換機ARP表項占滿，導致正常用戶無法上網。同時，支持IP Source Guard特性，防止包括MAC 欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒帶來的DOS攻擊。
S3700支持集中式MAC地址認證和802.1x 認證功能，支持用戶賬號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定，可識別客戶端是否安裝病毒防范系統。并支持用戶策略（VLAN、QoS、ACL）的動態下發。
S3700支持基于端口的源MAC地址學習限制功能，有效防止用戶源MAC欺騙沖擊設備MAC表項，導致正常用戶無法學到MAC表而泛洪的問題等。
S3700支持靜態路由、RIPv1、RIPv2、OSPF、BGP等多種路由協議。
S3700硬件支持IPv4/IPv6雙棧和IPv6 over IPv4隧道（包括手工Tunnel，6to4 Tunnel，ISATAP Tunnel），三層線速轉發。既可以用于純IPv4或IPv6網絡，也可以用于IPv4到IPv6共存的網絡，組網方式靈活，充分滿足當前網絡從IPv4向IPv6過渡的需求。
S3700支持豐富的IPv6路由協議，包括RIPng、OSPFv3。支持IPv6的鄰居發現協議（Neighbor Discovery Protocol，NDP），管理鄰居節點的交互。支持PMTU發現（Path MTU Discovery）機制，可以找到從源端到目的端的路徑上一個合適的MTU 值，以便有效地利用網絡資源并得到最佳的吞吐量。
S3700支持智能堆疊iStack功能，多臺交換機通過堆疊電纜有效連接即可自動組建堆疊虛擬框式架構，實現多臺設備的擴展提升接入容量。堆疊后的邏輯系統具有單一管理IP，大大降低系統運維的成本。與傳統組網技術相比，堆疊系統避免了每臺設備獨立上行造成線路成本增加。
S3700不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持RRPP（Rapid Ring Protection Protocol，快速環網保護協議）、SEP（ Smart Ethernet Protection，智能以太保護）等增強型以太可靠性技術，實現毫秒級鏈路保護倒換，保證高可靠性的網絡質量。此外，針對RRPP提供多實例功能，可實現鏈路負載分擔，進一步提高了鏈路帶寬利用率。
S3700支持BFD(Bidirectional Forwarding Detection，鏈路快速檢測功能)，能為OSPF、VRRP等協議提供毫秒級檢測機制，提高了網絡可靠性。S3700遵循IEEE 802.1ag提供點到點以太網故障管理功能，IEEE 802.3ah可以用于檢測用戶側最后一公里以太網直連鏈路上的故障。
S3700可靠性設計擁有很強的擴展性和兼容能力，能和現網已有設備混合組網，既保護了用戶投資，又為新業務的引入提供了有力的保障。
S3700具有獨特的免維護設計，支持設備自動批量遠程升級。S3700支持多種維護和管理模式，全面監控各種狀態數據。此外，還支持SNMP、NTP（Network Time Protocol）、SSH V2.0、HWTACACS、RMON、基于端口的流量統計，支持NQA網絡質量分析。
S3700支持GVRP（GARP VLAN Registration Protocol，GARP VLAN注冊協議），實現VLAN動態分發、注冊和傳播VLAN屬性，減少手工配置量、保證VLAN配置正確性，減少因為配置不一致而導致的網絡互通問題。
S3700支持MUX VLAN（Multiplex VLAN ）功能。MUX VLAN提供了一種在VLAN的端口間進行二層流量隔離的機制。采用兩層VLAN隔離技術，只有上層VLAN全局可見，下層VLAN相互隔離。MUX VLAN通常用來防止連接到某些接口或接口組的網絡設備之間的相互通信，但卻允許與默認網關進行通信。例如在企業內部網，客戶端口可以同服務器端口通訊，但客戶端口之間不能通訊。
S3700-28TP系列電口設備采用無風扇設計，大幅降低設備功耗，實現設備運行無噪音，減少機械故障點，同時免除凝露腐蝕和塵土侵害。
S3700采用新一代高集成芯片節能電路設計，散熱均衡，支持空閑端口休眠，充分節省電源功耗。
S3700輻射低，達到家用電器標準，對人體無危害。
3.產品規格
| 項目 | S3700-SI* | S3700-EI* |
| 端 口描 述 | S3700-28TP-EI**/S3700-28TP-SI/S3700-28TP-PWR-EI/S3700-28TP-EI-MC：24*10/100Base-TX S3700-52P-EI/S3700-52P-SI/S3700-52P-PWR-EI：48*10/100Base-T S3700-28TP-EI-24S：24*100Base-FX S3700-52P-EI-24S：24*10/100Base-T+24*100Base-FX S3700-52P-EI-48S：48*100Base-FX | |
| SI/EI 28口設備：4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo SI/EI 52口設備：2*100/1000Base-X， 2*1000Base-X | ||
| MAC地址表 | 遵循IEEE 802.1d標準 支持16K MAC 地址表 支持MAC地址自動學習和老化 支持靜態、動態、黑洞MAC表項 支持源MAC地址過濾 | |
| VLAN特性 | 支持4K個VLAN 支持Guest VLAN、Voice VLAN、Super VLAN 支持基于MAC/協議/IP子網的VLAN 支持QinQ功能 支持靈活QinQ功能 支持1:1和N:1 VLAN Mapping功能 | |
| 可靠性 | 支持RRPP環型拓撲、支持相交環和多實例等功能，故障保護切換時間低于50ms 支持SmartLink樹型拓樸及SmartLink多實例，提供主備鏈路的毫秒級保護 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)協議支持BPDU保護、根保護和環回保護 支持智能以太保護SEP（Smart Ethernet Protection） | |
| N/A | 支持BFD For OSPF/ISIS/VRRP/PIM功能 | |
| IP路由 | 靜態路由、RIP v1/v2、ECMP | |
| N/A | OSPF、IS-IS、BGP | |
| IPv6特性 | 支持ND（Neighbor Discovery） 支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持手動配置Tunnel 支持6to4 tunnel 支持ISATAP tunnel支持基于源IPv6 地址、目的IPv6 地址、四層端口、協議類型等ACL 支持MLD v1/v2 Snooping（Multicast Listener Discovery snooping） | |
| 組播 | 支持1K的組播組 支持IGMP v1/v2/v3 Snooping和快速離開機制 支持組播VLAN和跨VLAN組播復制 支持捆綁端口的組播負載分擔 基于可控組播 基于端口的組播流量統計 | |
| N/A | IGMP v1/v2/v3、PIM-SM、PIM-SSM | |
| QoS/ACL | 支持對端口接收和發送報文的速率進行限制 支持報文重定向 支持基于端口的流量監管，支持雙速三色CAR功能 每端口支持8個優先級隊列 支持WRR、DRR、SP、WRR＋SP、DRR+SP等隊列調度算法 支持報文的802.1p和DSCP優先級重新標記 支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、協議、VLAN的非法幀過濾功能 支持基于隊列限速和端口Shaping功能 | |
| 安全特性 | 用戶分級管理和口令保護 支持防止DOS、ARP防攻擊、ICMP防攻擊功能 支持IP、MAC、端口、VLAN的組合綁定 支持端口隔離、端口安全、Sticky MAC 支持黑洞MAC地址 支持MAC地址學習數目限制 支持IEEE 802.1x認證，支持單端口最大用戶數限制 支持AAA認證，支持Radius、HWTACACS等多種方式 支持SSH V2.0 支持CPU保護功能 支持黑名單和白名單 | |
| 防雷能力 | 業務端口防雷能力：6KV（PoE類型設備的業務端口防雷能力1KV） | |
| 管理和維護 | 支持智能堆疊 支持MFF 支持Telnet遠程配置、維護 支持自動配置功能 支持VCT虛擬電纜檢測(Virtual Cable Test) 支持以太OAM（802.3ah 和 802.1ag） 支持斷電告警Dying gasp功能（S3700-28TP-EI-MC-AC） 支持SNMPv1/v2/v3；支持RMON 支持MUX VLAN特性；支持GVRP協議 支持eSight網管系統、支持WEB管理特性 支持SSH V2 | |
| 環境要求 | 長期工作溫度：0℃～50℃ 相對濕度：10%～90%（無凝露） | |
| 電源 | AC： 額定電壓范圍：100~240V AC；50/60Hz 最大電壓范圍：90~264V AC； 50/60Hz DC： 額定電壓范圍：-48~-60V DC. 最大電壓范圍：-36~-72V DC. 注明：PoE機型無DC電源 | |
| 外形尺寸mm（寬×深×高） | S3700-28TP-SI/EI，S3700-28TP-EI-MC，S3700-28TP-EI-24S，S3700-52P-SI/EI：442×220×43.6 S3700-28TP-PWR-EI，S3700-52P-EI-48S，S3700-52P-EI-24S，S3700-52P-PWR-EI：442×420×43.6 | |
| 重量 | S3700-28TP-SI<2.5Kg S3700-52P-SI<3Kg | S3700-28TP-EI<2.5Kg S3700-28TP-EI-MC<2.5Kg S3700-28TP-EI-24S<2.6Kg S3700-52P-EI<3Kg S3700-52P-EI-24S<4.8Kg S3700-52P-EI-48S<4.8Kg S3700-28TP-PWR-EI<4Kg （不含電源模塊） S3700-52P-PWR-EI< 4.3Kg （不含電源模塊） |
| 功耗 | S3700-28TP-SI<20W S3700-52P-SI<38W | S3700-28TP-EI<20W S3700-28TP-EI-MC<20W S3700-28TP-EI-24S<52W S3700-52P-EI<38W S3700-52P-EI-24S<65W S3700-52P-EI-48S<90W S3700-28TP-PWR-EI<818W (PoE：740W) S3700-52P-PWR-EI<880W (PoE：740W) |
4.訂購信息
| 產品描述 |
|---|
| S3700-28TP-SI-DC主機(24個10/100Base-TX以太網端口，4個千兆SFP,2個復用的10/100/1000Base-T以太網端口Combo，直流供電) |
| S3700-28TP-EI-DC主機(24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo，直流供電) |
| S3700-52P-PWR-EI主機(48個10/100Base-TX以太網端口，4個千兆SFP，PoE，雙電源槽位，不含電源) |
| S3700-28TP-PWR-EI主機(24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo，PoE，雙電源槽位，不含電源) |
| S3700-28TP-EI-AC主機(24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo，2千兆SFP，交流供電) |
| S3700-28TP-EI-24S-AC主機(24個百兆SFP，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo，交流供電) |
| S3700-28TP-EI-MC-AC主機(24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo，2監控口，交流供電) |
| S3700-52P-SI-AC主機(48個10/100Base-TX以太網端口，4個千兆SFP，交流供電) |
| S3700-52P-EI-48S-AC主機(48個百兆SFP，4個千兆SFP，交流供電) |
| S3700-28TP-SI-AC主機(24個10/100Base-TX以太網端口，4個千兆SFP，2個復用的10/100/1000Base-T以太網端口Combo，交流供電) |
| S3700-52P-EI-24S-AC主機(24個10/100Base-TX以太網端口，24個百兆SFP，4個千兆SFP，交流供電) |
| S3700-52P-EI-AC主機(48個10/100Base-TX以太網端口，4個千兆SFP，交流供電) |
| 500W交流電源模塊 |
5.組網應用

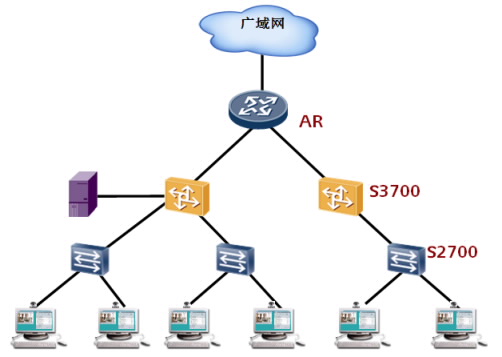

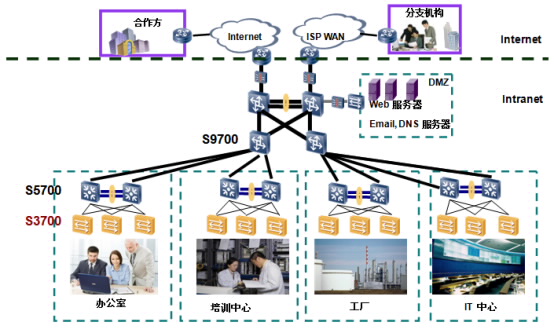

S3700系列交換機可以作為大型企業網絡的接入設備。
中小企業可以采用S3700作為核心交換機，利用S3700的路由功能實現跨網段的部門和用戶的互訪。多臺之間可以使用堆疊技術實現設備性能和端口的同步擴展。
